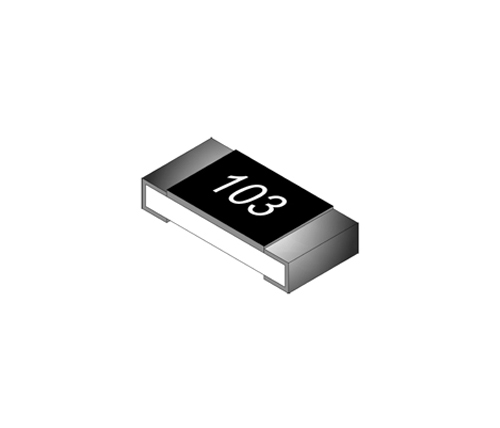

貼片電阻的功率和尺寸通常通過其封裝表示法來體現。以下是關于貼片電阻功率和尺寸的封裝表示法的詳細介紹：

一、封裝表示法概述

貼片電阻的封裝尺寸通常以長度(L)和寬度(W)表示，單位通常為毫米。常見的封裝表示法有英制和公制兩種。英制表示法采用英寸為計量單位，而公制表示法則采用毫米為計量單位。

二、常見封裝尺寸及功率

以下是一些常見的貼片電阻封裝尺寸及其對應的功率范圍：

三、封裝表示法的解讀

英制表示法：通常由四位數字組成，前兩位數字表示電阻的長度(單位為0.01英寸)，后兩位數字表示電阻的寬度(單位為0.01英寸)。例如，0603表示電阻的長度為0.06英寸，寬度為0.03英寸。

公制表示法：通常由四位數字組成，但表示方法略有不同。前兩位數字通常表示電阻的長度(單位為毫米)，但需要將數值除以10來得到實際的長度值;后兩位數字同樣表示電阻的寬度(單位為毫米)，也需要將數值除以10來得到實際的寬度值。例如，3216表示電阻的長度為3.2毫米，寬度為1.6毫米。

四、功率與封裝尺寸的關系

一般來說，貼片電阻的功率與其封裝尺寸成正比。封裝尺寸越大，電阻能夠承受的功率就越大。這是因?yàn)榇蟪叽绲姆庋b能夠提供更好的散熱性能，從而允許電阻在更高的功率下工作而不會過熱。然而，需要注意的是，功率還受到電阻材料、結構以及工作環境等因素的影響。

五、命名規則與封裝尺寸的關聯

在貼片電阻的命名規則中，通常會包含一些與封裝尺寸相關的信息。例如，在某些命名規則中，尺寸代碼(如05表示0805封裝)會被包含在命名中。這有助于用戶快速識別電阻的封裝尺寸和功率等級。

綜上所述，貼片電阻的功率和尺寸通常通過其封裝表示法來體現。了解常見的封裝尺寸及其對應的功率范圍以及命名規則與封裝尺寸的關聯，有助于用戶正確選擇和使用貼片電阻。
