貼片電阻是電子電路中常見的元件,其阻值的確認對于電路的設計和維護至關重要。本文將詳細介紹如何確定貼片電阻的阻值,包括讀取數值編碼、使用萬用表測量、對比標準值、查閱規格書或數據表以及使用專業設備等方法。

一、讀取數值編碼

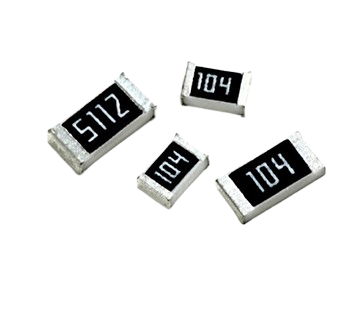

貼片電阻通常在其表面上標有數值編碼,表示其電阻值。這些編碼可能采用數字碼或字母碼等形式。

三位數字編碼:前兩位數字代表電阻值的有效數字,第三位數字代表乘數(即10的冪次方)。例如,標記為“103”的電阻的阻值為10×10^3=10kΩ。

四位數字編碼:前三位數字代表電阻值的有效數字,第四位數字代表乘數(也是10的冪次方)。例如,標記為“4721”的電阻的阻值為472×10^1=4.72kΩ。

帶字母或特殊符號的編碼:有時,電阻值后面可能還會有一個表示電阻精度的字母(如F、G、J、K、M等),但這并不影響阻值的讀取,只是表示電阻的容差范圍。有些精密電阻可能采用兩個數字加一個字母的編碼方式,如“01C”表示10kΩ,這種編碼方式需要查閱特定的阻值代碼表來解讀。

二、使用萬用表測量

如果無法直接讀取貼片電阻上的編碼或者編碼已經模糊不清,可以使用萬用表進行測量。

將萬用表設置為電阻測量模式。

將兩個測量引線分別連接到貼片電阻的兩端。

萬用表將顯示貼片電阻的電阻值,從而可以確定其具體數值。

三、對比標準值

在某些情況下,可以通過對比其他已知電阻值的貼片電阻來識別未知電阻值的貼片電阻。例如,如果需要更換一個損壞的貼片電阻,可以通過對比其他相同型號或相同規格的貼片電阻來確定其電阻值。

四、查閱規格書或數據表

如果能夠獲取到貼片電阻的規格書或數據表,通常會提供詳細的電阻值信息?？梢酝ㄟ^查閱這些文檔來確定貼片電阻的電阻值及其它技術參數。

五、使用專業設備

有些專業設備或測試儀器可以用于快速識別貼片電阻的數值,例如自動測試設備(ATE)或者特定的電子測量儀器。這些設備通常具有高精度和高效率,適用于大規模生產或者專業維修領域。

六、注意事項

不同廠家生產的貼片電阻在尺寸、功率、精度、溫度系數等參數上可能存在差異,這些差異主要取決于廠家的生產工藝、材料選擇以及產品定位等因素。因此,在選購和使用貼片電阻時,除了關注阻值外,還需要根據具體的應用場景和需求,選擇合適的尺寸、功率、精度和溫度系數等參數。

貼片電阻的阻值識別方法在各廠家之間通常是統一的,因為這些都是基于國際電子元件標識標準(如EIA標準)制定的。然而,在實際應用中仍需注意不同廠家之間的產品差異。

綜上所述,確定貼片電阻的阻值可以通過多種方法實現。在實際應用中,可以根據具體情況選擇合適的方法以確保電路的穩定性和可靠性。
