在電子電路設計中，電阻作為最基礎的被動元件，其阻值范圍與標稱值的選擇直接決定了電路的精度、穩定性及可靠性。厚聲電子(Uni-Royal)作為全球領先的電阻制造商，其產品覆蓋從常規精密電阻到特種功率電阻的全系列，本文將結合行業實踐與技術規范，系統解析厚聲電阻的阻值范圍與標稱值選型方法。

一、厚聲電阻阻值范圍與精度體系

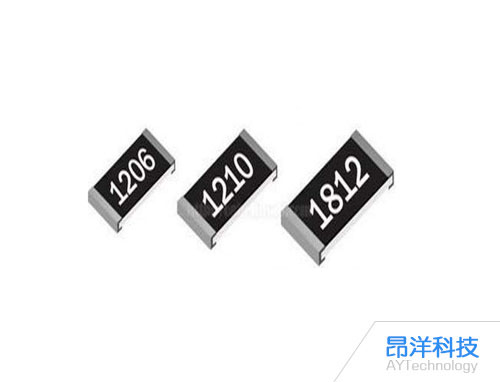

1. 阻值范圍與封裝適配

厚聲電阻的阻值范圍覆蓋0.05Ω至100MΩ，涵蓋低阻值、常規阻值及高阻值三大區間：

低阻值區間（0.05Ω~1Ω）：以HP系列大功率電阻為代表，封裝涵蓋0603至2512.功率等級從1/5W至2W，溫度系數(TCR)最低可達±75ppm/℃，適用于電流采樣、短路保護等場景。

常規阻值區間（1Ω~1MΩ）：以0805、1206封裝為主流，精度覆蓋±1%、±5%、±10%，TCR值常見為200ppm/℃~1500ppm/℃，適用于信號調理、分壓電路等常規應用。

高阻值區間（1MΩ~100MΩ）：以0603至1210封裝為主，精度多為±5%，TCR值≤200ppm/℃，適用于高阻抗輸入、傳感器匹配等場景。

2. 標稱阻值體系與偏差

厚聲電阻采用國際電工委員會(IEC)標準E系列阻值體系，根據允許偏差分為六大系列：

關鍵規則：

優先選用E24系列：該系列覆蓋96%的常規需求，兼顧精度與成本。

高精度場景選用E96/E192：在電流檢測、ADC參考電壓等場景中，需選用±1%或更高精度電阻。

避免非標阻值：非標阻值(如4531Ω)需查閱廠家規格書，易導致供應鏈風險。

二、阻值選型核心原則

1. 阻值匹配電路需求

分壓電路：需計算輸出電壓與輸入電壓的比值，選擇最接近理論值的標稱阻值。例如，若需分壓比為1/3.可選用E24系列中的10kΩ與20kΩ組合(理論值1/3.實際值偏差≤5%)。

限流電路：根據歐姆定律 I=V/R 計算，需考慮電源電壓波動及負載變化。例如，在5V電源中限流100mA，理論阻值為50Ω，可選用E24系列中的47Ω或51Ω。

匹配網絡：在射頻電路中，需根據Smith圓圖選擇阻抗匹配值，厚聲提供50Ω、75Ω等標準阻值及定制服務。

2. 精度與TCR的權衡

溫度穩定性要求：在汽車電子(-40℃~+125℃)或工業控制(-25℃~+85℃)場景中，需選擇TCR≤200ppm/℃的電阻。例如，厚聲HP系列低阻值電阻的TCR可低至±75ppm/℃，適用于電機驅動電流采樣。

長期穩定性要求：在醫療設備或精密儀器中，需選擇TCR≤50ppm/℃的薄膜電阻，并配合老化測試。

3. 功率與封裝匹配

功率計算：根據 P=I2R 或 P=V2/R 計算實際功耗，并選擇額定功率至少為實際功耗2倍的電阻。例如，在12V電路中限流1A，實際功耗為12W，需選用25W以上功率的電阻。

封裝選擇：

0402/0603：適用于手機、可穿戴設備等高密度PCB。

0805/1206：平衡尺寸與功率，適用于消費電子、通信設備。

2010/2512：適用于大功率電源、工業控制等場景。

三、標稱值標注與識別方法

1. 數碼標注法

三位數碼：前兩位為有效數字，第三位為指數。例如，“472”表示47×102=4.7kΩ，“103”表示10×103=10kΩ。

四位數碼（高精度電阻）：前三位為有效數字，第四位為指數。例如，“4531”表示453×101=4.53kΩ。

小數點表示：用“R”代替小數點。例如，“2R4”表示2.4Ω，“R15”表示0.15Ω。

2. 色標法

四環電阻：前兩環為有效數字，第三環為倍率，第四環為允許偏差。例如，“棕綠黑金”表示15Ω±5%。

五環電阻：前三環為有效數字，第四環為倍率，第五環為允許偏差。例如，“棕紅黑棕銀”表示120Ω±10%。

3. 直標法

數字+單位：直接標注阻值與單位，如“10kΩ±1%”。

代碼標注：用字母與數字組合表示阻值。例如，“51D”表示332×103=332kΩ，“249Y”表示249×10?2=2.49Ω。
