貼片電容的引線有哪些作用?
作者： 昂洋-嬌嬌發表時間：2021-06-30 14:53:12瀏覽量：3508【小中大】
隨著電子行業的發展，在各電子領域都能看見貼片電容，在我們生活中常見的一種電容，應用范圍很廣。
文本標簽：貼片電容引線

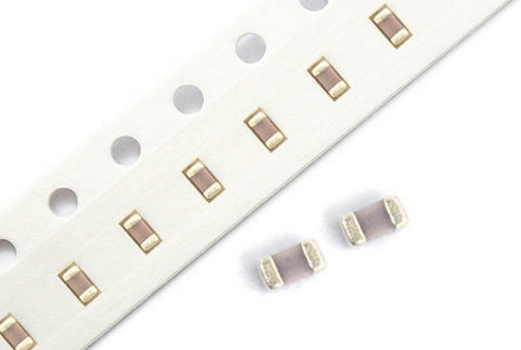

隨著電子行業的發展，在各電子領域都能看見貼片電容，在我們生活中常見的一種電容，應用范圍很廣。它是一種電容材質，貼片電容全稱為：多層(積層，疊層)片式陶瓷電容器，也稱為貼片電容，片容。貼片式電容有貼片式陶瓷電容、貼片式鉭電容、貼片式鋁電解電容。那么貼片電容的引線有哪些作用?下面由深圳昂洋廠家為大家分享：
1、在用電容抑制電磁打擾時，最簡單忽視的疑問即是電容引線對濾波作用的影響。電容器的容抗與頻率成反比，正是使用這一特性，將電容并聯在信號線與地線之間起到對高頻噪聲的旁路作用。但是，在實踐工程中，很多人發現這種辦法并不能起到預期濾除噪聲的作用，面對頑固的電磁噪聲束手無策。出現這種狀況的一個原因是疏忽了電容引線對旁路作用的影響。
2、理想電容的阻抗是跟著頻率的升高降低，在頻率較低的時分，出現電容特性，即阻抗隨頻率的添加而下降，在某一點發作諧振，在這點電容的阻抗等于等效串聯電阻ESR。在諧振點以上，因為ESL的作用，電容阻抗跟著頻率的增加而增加，這是電容出現電感的阻抗特性。在諧振點以上，因為電容的阻抗增加，因而對高頻噪聲的旁路作用削弱，甚至不見。
3、電容的諧振頻率由ESL和C一起決議，電容值或電感值越大，則諧振頻率越低，也即是電容的高頻濾波作用越差。ESL除了與電容器的品種有關外，電容的引線長度是一個十分重要的參數，引線越長，則電感越大，電容的諧振頻率越低。因而在實踐工程中，要使電容器的引線盡量短，電容器的準確裝置辦法和不準確裝置辦法。
以上貼片電容的引線有哪些作用?就介紹到這里了，貼片電容的特點是壽命長，耐高溫、準確度高、濾高頻改波性能極好，不過容量較小、價格也比鋁電容貴，而且耐電壓及電流能力相對較弱。它被應用于小容量的低頻濾波電路中。
