華新貼片電容0402,1nF ±10% 50V 產品型號： MG15B102K500CT

產品簡介：華新貼片電容0402，材質介質X7R、X5R、NPO，額定電壓有6.3V、6.3V、10V、16V、25V、50V，檔位B/C/D/F/G/J/K/M；

重點參數：

產品應用：

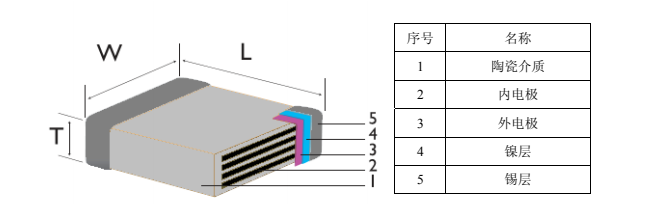

產品結構

MLCC 產品的電壓及溫度使用注意事項

1 工作溫度方面

有必要選擇高于使用溫度以上的額定溫度產品。另外，還需考慮機器內的溫度分布以及季節性的溫度變化。

當超過額定工作溫度時會產生的問題如在高于上限工作溫度的條件下使用電容器，電容器會產生絕緣電阻低下、

電流突然急劇增大或短路的問題。

電容器中使用了介電常數隨溫度變化的陶瓷介質,所以在使用溫度范圍較寬下，其靜電容量可能會發生很大的變

化。所以為了確保靜電容量，我們推薦以下的方法：

(1) 在實際使用中控制使用溫度范圍，以此來抑制由于溫度帶來的靜電容量變化率。

(2) 所謂的溫度特性，即使周圍溫度在額定溫度以下，隨著溫度的變化靜電容量也可能產生變化。因此在時間恒

定的回路等實效靜電容量范圍較小的回路上使用時，除了以上的內容，也請在考慮直流電壓特性以及靜電容量的放

置特性之后選擇電容器

2 額定電壓方面

(1) 對電容器施加的電壓,請控制在規格書中規定的額定電壓以下。（推薦使用在額定電壓的 70%以下使用）

如果是直流電壓和交流電壓組合起來使用的情況，請保持峰值電壓之和（Zero-to-peak 電壓)在額定電壓以下。

用于交流或脈沖電壓時，峰值電壓之和（Peak-to-peak 電壓）應低于額定電壓。

如果在超過目錄或規格書所規定的額定電壓下使用電容器可能產生由于陶瓷介質的絕緣破壞導致的電氣短路。

另外，根據施加電壓以及周圍溫度的不同，發生不良的時間也不同。

(2) 即使在額定電壓以下使用，但如果在高速脈沖電壓或高頻交流電壓下使用，
